无源滤波设备和有源滤波器有哪些不同?

发布时间2019-03-13 17:35

来源: 未知

点击量:

更多

  无源滤波器:这种电路首要有无源元件R、L和C组成。 有源滤波器:集成运放和R、C组成,具有不必电感、体积小、重量轻等优点。集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有必定的电压扩大和缓冲作用。但集成运放带宽有限,所以现在的有源滤波电路的工作频率难以做得很高。

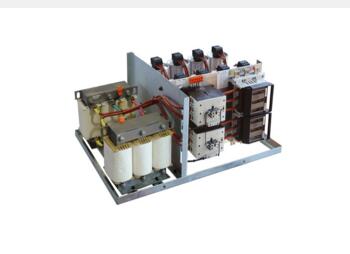

  无源滤波设备

  该设备由电容器、电抗器,有时还包含电阻器等无源元件组成,以对某次谐波或其以前次谐波形成低阻抗通路,以到达按捺高次谐波的作用;由于SVC的调节规模要由感性区扩大到容性区,所以滤波器与动态控制的电抗器一同并联,这样既满意无功补偿、改善功率因数,又能消除高次谐波的影响。

  国际上广泛运用的滤波器种类有:各阶次单调谐滤波器、双调谐滤波器、二阶宽颇带与三阶宽频带高通滤波器等。

  1单调谐滤波器:一阶单调谐滤波器的优点是滤波作用好,结构简单;缺点是电能损耗比较大,但跟着品质因数的进步而削减,一起又随谐波次数的削减而添加,而电炉正好是低次谐波,首要是2~7次,因此,基波损耗较大。二阶单调谐滤波器当品质因数在50以下时,基波损耗可削减20~50%,属节能型,滤波作用等效。三阶单调谐滤波器是损耗最小的滤波器,但组成杂乱些,出资也高些,用于电弧炉体系中,2次滤波器选用三阶滤波器为好,其它次选用二阶单调谐滤波器。

  2高通(宽频带滤波器,一般用于某次及以前次的谐波按捺。当在电弧炉等非线性负荷体系中采用时,对5次以上起滤波作用时,经过参数调整,可形成该滤波器回路对5次及以前次谐波的低阻抗通路。 有源滤波器 尽管无源滤波器具有出资少、效率高、结构简单及维护便利等优点,在现阶段广泛用于配电网中,但由于滤波器特性受体系参数影响大,只能消除特定的几次谐波,而对某些次谐波会产生扩大作用,甚至谐振现象等要素,跟着电力电子技术的开展,人们将滤波研究方向逐渐转向有源滤波器(Active PowerFliter,缩写为APF。

  APF即运用可控的功率半导体器材向电网注入与谐波源电流幅值相等、相位相反的电流,使电源的总谐波电流为零,到达实时补偿谐波电流的意图。它与无源滤波器比较,有以下特色:

  a.不仅能补偿各次谐波,还可按捺闪变,补偿无功,有一机多能的特色,在性价比上较为合理;

  b.滤波特性不受体系阻抗等的影响,可消除与体系阻抗发生谐振的危险;

  c.具有自适应功用,可自动盯梢补偿改变着的谐波,即具有高度可控性和快速呼应性等特色

  一、无源滤波器的优点

  无源滤波器具有结构简单、成本低价、运行可靠性较高、运行费用较低等优点,至今仍是运用广泛的被迫谐波管理方法。

  二、无源滤波器的分类

  无源滤波器首要能够分为两大类:调谐滤波器和高通滤波器。

  2.1、调谐滤波器

  调谐滤波器包含单调谐滤波器和双调谐滤波器,能够滤除某一次(单调谐)或两次(双调谐)谐波,该谐波的频率称为调谐滤波器的谐振频率;

  2.2、高通滤波器

  高通滤波器也称为减幅滤波器,首要包含一阶高通滤波器、二阶高通滤波器、三阶高通滤波器和c型滤波器,用来大幅衰减高于某一频率的谐波,该频率称为高通滤波器的截止频率。

  三、无源滤波器和有源滤波器的差异

  无源滤波器和有源滤波器,存在以下的差异:

  3.1、工作原理

  无源滤波器由LC等被迫元件组成,将其规划为某频率下极低阻抗,对相应频率谐波电流进行分流,其行为形式为供给被迫式谐波电流旁路通道;而有源滤波器由电力电子元件和DSP等构成的电能变换设备,检测负载谐波电流并自动供给对应的补偿电流,补偿后的源电流简直为纯正弦波,其行为形式为自动式电流源输出。

  3.2、谐波处理才能

  无源滤波器只能滤除固定次数的谐波;但完全能够解决体系中的谐波问题,解决企业用电过程中的实际问题,且能够到达国家电力部门的规范;有源滤波器可动态滤除各次谐波。

  3.3、体系阻抗改变的影响

  无源滤波器受体系阻抗影响严峻,存在谐波扩大和共振的危险;而有源滤波不受影响。

  3.4、频率改变的影响

  无源滤波器谐振点偏移,作用降低;有源滤波器不受影响。

  3.3、负载添加的影响

  无源滤波器可能由于超载而损坏;有源滤波器无损坏之危险,谐波量大于补偿才能时,仅发生补偿作用不足而已。

  3.6、负载改变对谐波补偿作用的影响

  无源滤波器跟着负载的改变而改变;有源滤波器不受负载改变影响。

  3.7、设备造价

  无源滤波器较低;有源滤波器太高。

  3.8、运用场合比照剖析

  1.有源滤波容量单套不超越100KVA,无源滤波则无此限制;

  2.有源滤波在供给滤波时,不能或很少供给无功功率补偿,由于要占容量;而无源滤波则一起供给无功功率补偿。

  3.有源滤波现在最高适用电网电压不超越430V,而低压无源滤波最高适用电网电压可达3000V。

  4.无源滤波由于其价格优势、且不受硬件限制,广泛用于电力、油田、钢铁、冶金、煤矿、石化、造船、汽车、电铁、新能源等职业;有源滤波器因无法解决的硬件问题,在大容量场合无法运用,适用于电信、医院等用电功率较小且谐波频率较高的单位,优于无源滤波。
