有源电力滤波器

发布时间2024-09-03 17:26

来源：宣传部

点击量：

有源滤波器（APF）

在工业生产及建筑物中，变频、整流等非线性负载越来越多，同时带来的电能质量问题日益严重，尤其是负载产生的谐波电流，
流入到电网中，影响其它的运行设备。
Maxwove有源滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的
无功进行补偿。是传统LC回路的无功补偿及谐波最佳的替代方案。

产品基本特点

►适应多种接线方式：三相三线制（3P3L）、三相四线制（3P4L）；
►适应多种安装方式：成套柜式、壁挂箱式、机架式、壁挂式；

►适用于不同应用环境：户内、户外；
►自主知识产权：外观设计、电路板及软件开发均由我司自主研发；
采用最新一代算法；各种应用适应性算法；软件算法精确控制输出；

同时满足谐波治理和无功补偿的需求；
►高品质高质量：核芯器件均采用知名品牌元器件；
►滤除范围广：2-50次谐波补偿或2-61次谐波补偿(高端系列)可选；
►响应速度快：快速响应时间：40us；
►高试验标准：电磁兼容各项试验均比标准高一级；

►权威性认证：国家电器产品质量监督检验中心认证；
►支持多机运行：可并联多台有源滤波器；可选配电能质量分析仪；
►装机容量大：单柜可滤除600A；

►装机容量大：100000A谐波补偿的行业经验；
►操作功能强大：可视化丰富的人机交互体验；

多年研发之作

Maxwove研发团队成立于2008年，作为较早从事谐波治理的团队，有多年的项目经验和技术沉淀，自主研发、生产、销售全系列有源电力滤波器。
专门的研发团队对有源电力滤波器（APF）进行研发试验，距今已有16年产品设计、研发经验。再结合实际项目设备运行情况，不断创新算法和设计对
产品进行改进，实际产品已历经多次迭代升级，当前版本产品性能稳定，功能强大，滤除效果高达98%。

麦克斯韦的Maxwove-APF系列谐波治理产品覆盖面广，单套设备最大谐波治理能力可达1200A，达到国际最先进的技术水平；单台有源电力滤波器
谐波治理能力可达200A。产品安装接线方式多样，适应各类用户场景。包括壁挂式、机架式、成套柜式、壁挂箱式、3P3L、3P4L等各种产品型号，能
满足不同终端客户的市场需求。

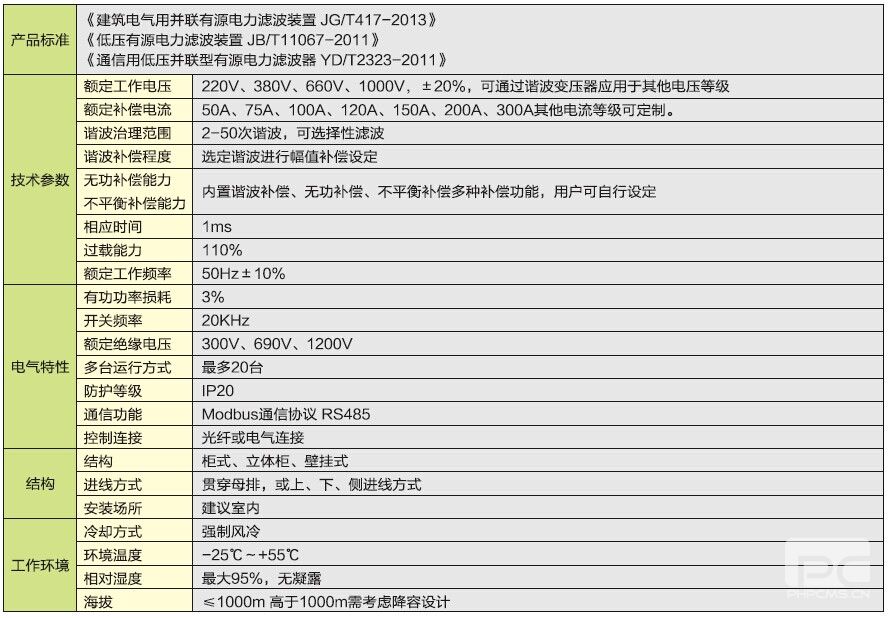

有源滤波器主要技术参数

极致体验，最新算法

♦采用三电平技术：低纹波电流、高电流响应速度、保证较好滤波效果和单机装机容量；

♦极致的算法体验：精准的算法极速运行大量的智能算法，降低IGBT损耗，减少功耗；

♦采用浮点运算：处理更高精度的运行数据。

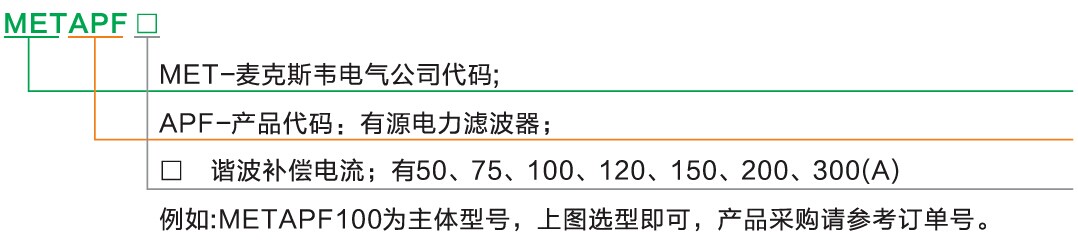

选型表

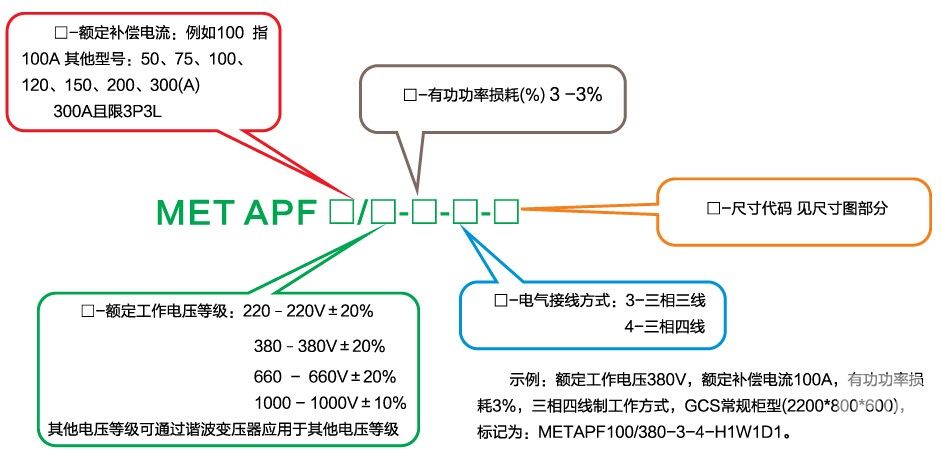

订货号：主体型号-安装方式+尺寸代码+接线形式(用于采购)
例如：METAPF100/220-3-4-H1W1D1

尺寸图

（示图为：机架式APF-100A）

（示图为：壁挂式APF-150A）

具体产品样本请联系区域销售经理索取！
